1. SHEARING FORCES AND BENDING MOMENTS
(Sforzi di taglio e momenti flettenti)

Questo programma calcola gli sforzi di taglio ed i momenti flettenti della nave. Il calcolo è obbligatorio per tutte le navi che superino i 149.99 metri di lunghezza. Occorre avere approfondite conoscenze dei dati BASE della nave, normalmente inclusi nelle "Istruzioni al Comandante" vidimate dall'Istituto di Classifica. Detti calcoli sono completamente diversi da quelli di Stabilità Statica e Dinamica, dove, i vari compartimenti della nave sono facilmente deducibili dal piano generale delle capacità. Nel calcolo degli sforzi, il peso del carico contenuto in un dato compartimento, grava in percentuale (RATIO) su tutte le ordinate preposte al calcolo (Normalmente OTTO ordinate sono più che sufficienti).


Per il calcolo degli sforzi, ad ogni ordinata corrisponderà un certo numero di compartimenti. Per esempio nel nostro calcolo effettuato a titolo di "Demonstration", soltanto il Gavone di prora (Fore Peak-Compartimento n. 1) appartiene al gruppo di compartimenti facenti capo all'ordinata 197. L'ordinata 173, invece, comprende 4 compartimenti; due dei quali (STR.DECK FRAME 152-182 e UP.DECK FRAME 152-197, appartengono (in proporzione:RATIO), anche all'ordinata n. 152. e quest'ultima ordinata che comprende 5 compartimenti, ha in comune il compartimento (TANK TOP) FRAME 106-173 in comune con l'ordinata 1238. Questa procedura ovviamente dovrà essere applicata alle oltre ordinate.(Vedi allegato). Si inizia il calcolo con i compartimenti prodieri ed ordinate prodiere 197,173,152,128,106,81,54,13 come è ben visibile nell'allegato.



shearing forces

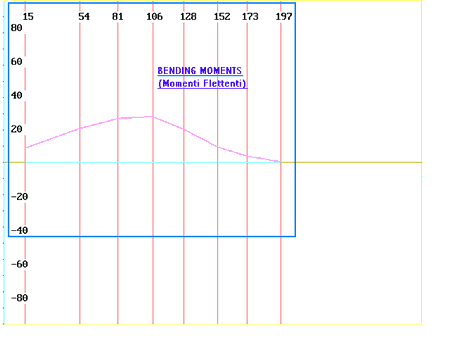

bending moments
